Cáp quang treo single mode 24FO – ADSS-SM24F

Mã SP: ADSS-SM24F • Hãng: Viễn Thông Xanh • Danh mục: Cáp Quang

5.00 trên 5 dựa trên 4 đánh giá

5.0 (4 đánh giá)

• Đã bán: 2.164

Hãng: Sản xuất trong nước (các nhà sản xuất cáp quang Việt Nam, phân phối chính hãng)
Xuất xứ: Việt Nam
Loại cáp: Cáp quang treo single mode ADSS hình số 8
Số lõi: 24FO (24 core)
Bước sóng làm việc: 1310nm / 1550nm (chuẩn G.652, G.655)
Đường kính lõi sợi quang: 9/125 µm
Tiêu chuẩn sợi: ITU-T G.652, ITU-T G.655, IEC 60794, IEC 60793, TIA/EIA-598, TCVN 8696:2011
Chiều dài cuộn tối đa: 2000m – 4000m/cuộn (tùy nhà sản xuất & yêu cầu dự án)
Ứng dụng: Treo trên cột điện, triển khai mạng backbone, mạng thuê bao, viễn thông, LAN, MAN, WAN, thích hợp địa hình đồi núi và khoảng cách xa, chống thấm nước và chịu lực kéo cao.

Thông số Chi tiết Tài liệu

Giá tham khảo:

0 ₫

(Chưa VAT)

ⓘ Giá cả có thể chênh lệch do biến động thị trường

Hàng sẵn kho

Giao hàng hỏa tốc

HỖ TRỢ TƯ VẤN & BÁO GIÁ NHANH (24/7)

Ms. Dung

0982 960 685

GỌI ZALO

Ms. Lan

098 939 5445

GỌI ZALO

Mr. Sơn

0973 497 685

GỌI ZALO

Ms. Hồng

096 191 9559

GỌI ZALO

Mr. Đức

096 165 3553

GỌI ZALO

Giá bán: Liên hệ

Thanh Toán Đơn

CAM KẾT TỪ VIỄN THÔNG XANH

Cam kết hàng chính hãng, chất lượng.
Sản phẩm đầy đủ giấy tờ CO/CQ cho dự án.
Xuất hóa đơn (VAT) đầy đủ cho mọi đơn hàng.

THÔNG SỐ KỸ THUẬT CHI TIẾT CáP QUANG TREO SINGLE MODE 24FO - ADSS-SM24F

Số sợi	48 sợi quang single mode
Bước sóng hoạt động	1310, 1550nm
Công nghệ chống thấm	Drycore, ngăn nước và hơi ẩm xâm nhập tuyệt đối.
Đường kính	nhỏ, gọn và nhẹ, dễ dàng khi lắp đặt, xử lý và vận chuyển.
Cường độ chịu lực	cao dựa vào các dây thép mạ kẽm bện lại với nhau tăng sức dẻo dai.

ĐẶC ĐIỂM NỔI BẬT CỦA CáP QUANG TREO SINGLE MODE 24FO - ADSS-SM24F

Giới thiệu cáp quang treo single mode 24FO - ADSS-SM24F

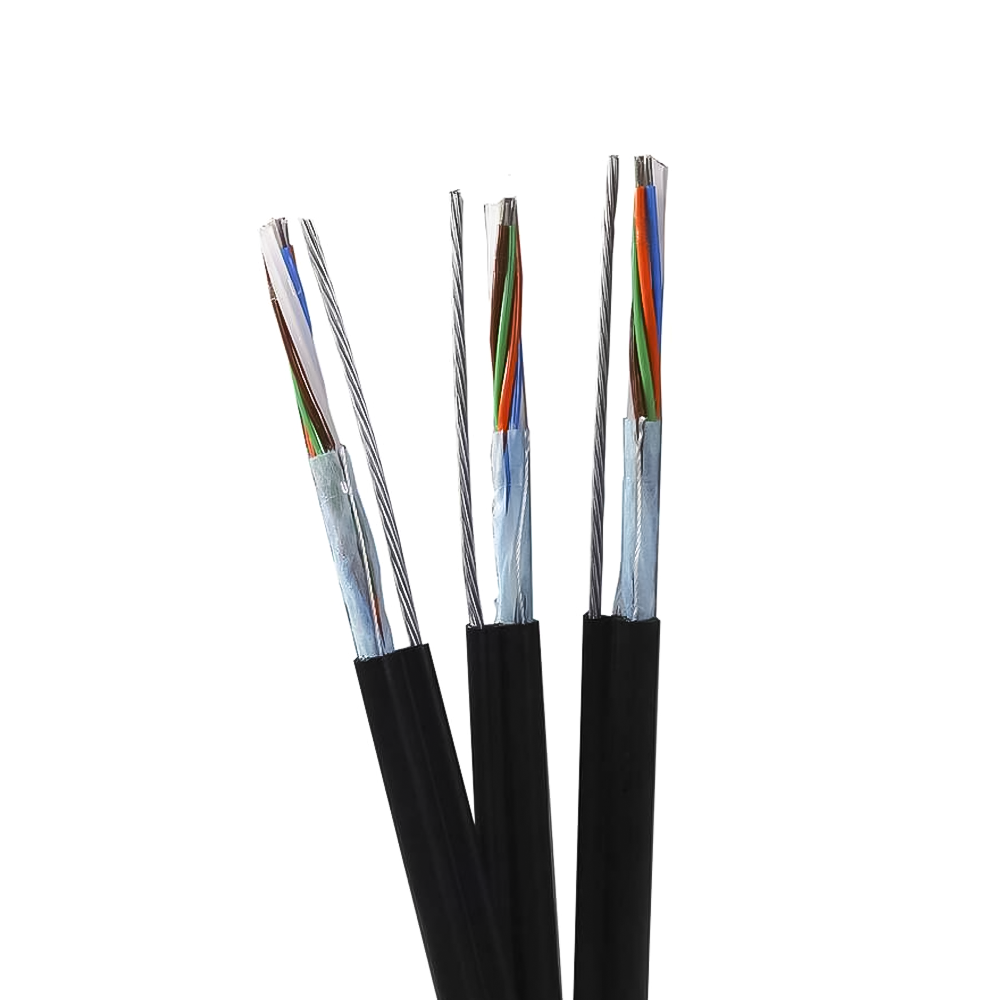

Cáp quang treo single mode 24Fo (24 Core) - ADSS-SM24F là một trong các loại cáp quang phổ biến thường gặp trong nhiều dự án, đặc biệt là trong các dự án tận dụng đường truyền điện hoặc trong các dự án có địa hình đồi núi. Cáp có cấu trúc hình số 8 với 2 thành phần chính gồm cáp phi kim loại và dây treo kim loại với khả năng truyền tải tín hiệu với tốc độ cao và ổn định, trong khoảng cách xa và ít bị suy hao tín hiệu. Cáp quang treo single mode 12FO

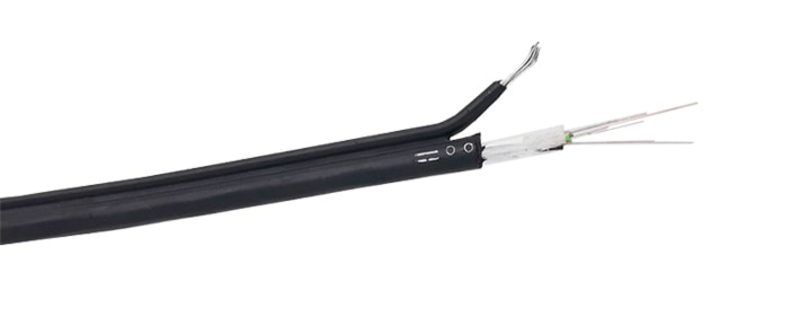

[caption id="attachment_25240" align="aligncenter" width="800"]

Cáp quang treo single mode 24FO[/caption] Nhằm đáp ứng được nhiều yêu cầu trong nhiều ứng dụng khác nhau mà Cáp quang treo thường có từ 4 đến 96 sợi, hoặc thậm chí có thể lên đến 288 sợi tùy vào nhu cầu đường truyền của dự án. Cáp được sản xuất tại Việt Nam đạt tiêu chuẩn chất lượng quốc tế với giá thành cạnh tranh so với một số hãng sản xuất lớn khác.

Ứng dụng của cáp quang treo 24Fo - ADSS-SM24F

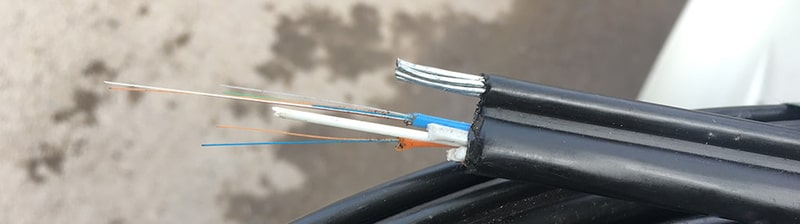

Cáp quang treo 24Fo - ADSS-SM24F được sản xuất để phù hợp với cả những ứng dụng trong nhà và ứng dụng ngoài trời. Cáp quang treo được sử dụng để đi trong các hệ thống mạng cục bộ, hệ thống mạng thuê bao, hệ thống thông tin nội bộ, hệ thống thông tin liên lạc đường dài. [caption id="attachment_25241" align="aligncenter" width="800"]

Cáp quang treo single mode 24FO[/caption]

Cấu trúc của cáp quang treo SM 24FO - ADSS-SM24F

Cáp quang treo singlemode 24Fo - ADSS-SM24Fcó cấu tạo gồm 2 phần chính là cáp phi kim loại và dây treo kim loại: Phần cáp phi kim loại có cấu tạo gồm 6 lớp:

Dây gia cường FRP giúp tăng khả năng chịu lực của cáp, nằm trong lõi dây cáp
24 Sợi quang được bọc trong ống lỏng, được mã hóa màu sắc theo tiêu chuẩn
Ống lỏng: bên trong chứa sợi quang, lấp đầy bằng các chất chống ẩm đặc biệt để bảo vệ sợi quang.
Sợi chống thấm: là sợi được đặt đặt giữa ống lỏng và sợi gia cường để ngăn chặn sự xâm nhập của nước hoặc hơi ẩm vào bên trong
Lớp bảo vệ cáp giúp bảo vệ cáp không bị ảnh hưởng bởi nước và tăng độ bền cơ học của cáp.
Lớp vỏ bọc bên ngoài được làm từ nhựa HDPE, có 1-2 lớp màu đen, bảo vệ cáp trước những tác động từ môi trường

[caption id="attachment_33170" align="aligncenter" width="1156"]

Cấu trúc cáp quang treo SM 96FO[/caption] Phần dây treo kim loại:

Có từ 2 đến 7 sợi đơn thép xoắn lại với nhau và được bọc lớp nhựa HDPE bên ngoài
Phần dây kim loại này có chức năng chịu lực kéo căng

[caption id="attachment_25243" align="aligncenter" width="800"]

Cáp quang treo single mode 24FO[/caption]

Đặc tính vật lý của cáp quang treo single mode 24FO - SM24F

Chỉ tiêu	Đặc tính
Lực chịu căng	Phương pháp: IEC 60794-1-2-E1 - Đường kính trục cuốn: 30D (D = đường kính cáp) - Lực tải lớn nhất: 610kg - Lực tải liên tục : 215kg - Độ căng của sợi: £ 0.6% lực tải Max - Tăng suy hao: £ 0.1 dB với lực tải liên tục
Lực chịu ép	- Phương pháp: IEC 60794-1-2-E3 - Lực ép thử: 1100 N/50 mm - Thời gian: 10 phút - Điểm: 1 - Kết quả: + Tăng suy hao: £ 0.10 dB + Cáp không bị vỡ vỏ, đứt sợi
Lực va đập	- Phương pháp: IEC 60794-1-2-E4 - Thông số tác động búa: + Độ cao: 100 cm + Trọng lượng: 1 kg (10N) + Đường kính búa: 25 mm
Chịu uốn cong	- Phương pháp: IEC 60794-1-2-E6 - Thông số: + Đường kính trục uốn: 20D (D = đường kính cáp) + Góc uốn : ± 90° + Chu kỳ uốn: 25 chu kỳ - Kết quả: + Độ tăng suy hao : £ 0.10 dB + Sợi quang không gẫy, vỏ cáp không bị hư hại
Chịu xoắn	- Phương pháp: IEC 60794-1-2-E7 - Thông số: + Chiều dài thử xoắn: 2m + Số chu kỳ: 10 chu kỳ + Góc xoắn: ± 180° - Kết quả: + Độ tăng suy hao: £ 0.10 dB + Sợi quang không gẫy, vỏ cáp không bị hư hại
Chịu nhiệt	- Phương pháp: IEC 60794-1-2-F1 - Thông số: + Chu trình nhiệt : 20 - 30 độ c + 60 - 23 độ C + Thời gian/ nhiệt độ : 24 giờ - Kết quả: + Độ tăng suy hao: £ 0.1 dB/km
Chống thấm	- Phương pháp: IEC 60794-1-E14 - Thông số: + Chiều dài mẫu: 3m + Chiều cao cột nước: 1m + Thời gian thử: 24 giờ - Kết quả: + Mẫu thử không bị thấm nước

Tiêu chuẩn đáp ứng của cáp quang treo single mode 24FO - SM24F

Cáp quang treo singlemode 24FO đáp ứng các tiêu chuẩn sau: - TCN 68 -160: 2008: Mạng viễn thông – cáp sợi quang. - ITU-T G652: Tiêu chuẩn kỹ thuật sợi quang đơn Mode SMF. - ITU-T G655: Tiêu chuẩn kỹ thuật sợi quang đơn Mode có hệ số tán sắc khác 0 ở các vùng bước sóng 1500nm đến 1600nm. - IEC-60794 - 1/2/3 :3/2003: Phương pháp kiểm tra chỉ tiêu kỹ thuật cáp quang. - IEC-60793: Phương pháp kiểm tra chỉ tiêu kỹ thuật sợi quang. - TIA/EIA-598: Tiêu chuẩn mã hoá màu sợi quang. - TC.00.PKT.242:13/1/2014-TĐVTQĐ: Tiêu chuẩn kỹ thuật cáp phân phối - TC.00.PKT.92:13/4/2011-TĐVTQĐ: Tiêu chuẩn kỹ thuật cáp sợi quang. - ITU-T Rec L.26: 2002: Cấu trúc, yêu cầu kỹ thuật cáp quang treo. - ITU-T Rec L.78: 2002: Cấu trúc, yêu cầu kỹ thuật cáp quang luồn cống. - IEEE-1222: Phương pháp kiểm tra cáp ADSS. - TCVN 8696:2011: Tiêu chuẩn cáp quang vào nhà thuê bao. - Tiêu chuẩn EIA-555-33A:1998
