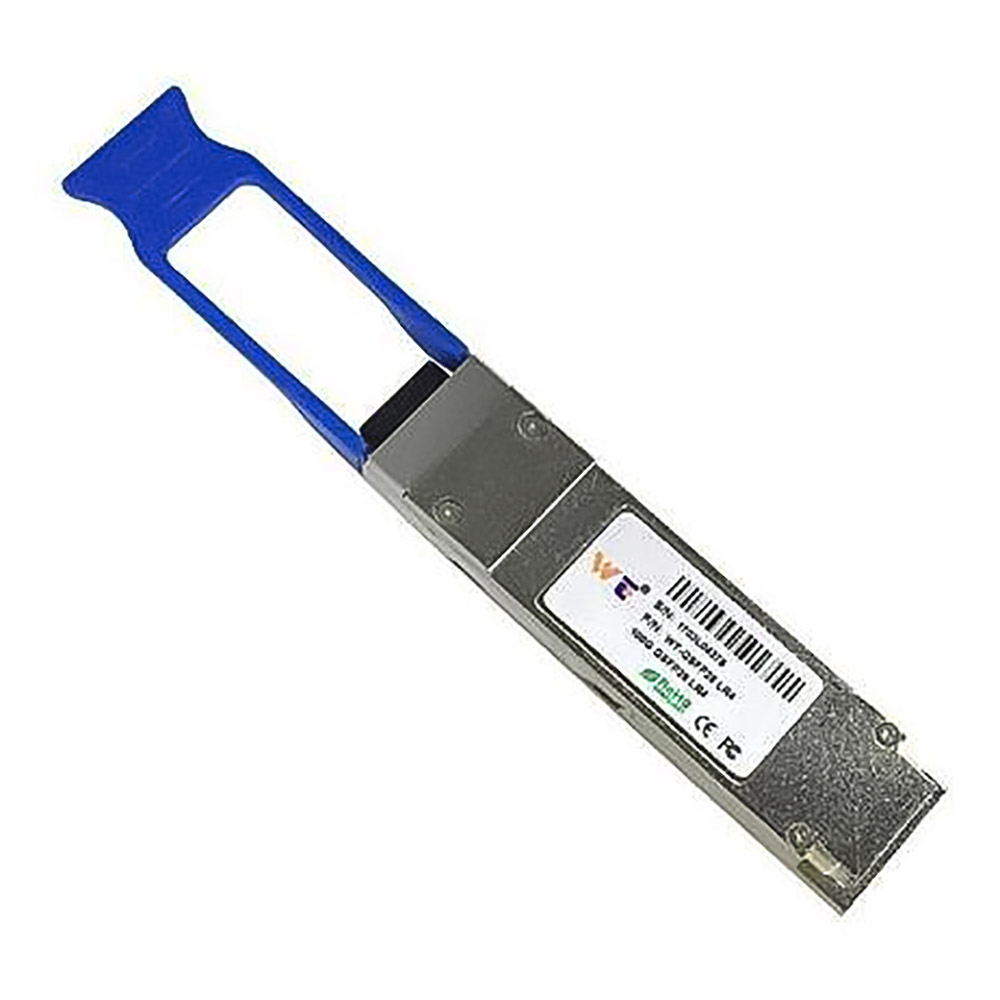

Module quang QSFP28 WINTOP WT-QSFP28-LR4

Mã SP: WT-QSFP28-LR4 • Hãng: Wintop • Danh mục: Thiết bị viễn thông

• Đã bán: 415

Hỗ trợ kết nối tốc độ cao qua cáp quang single-mode (SMF) với khoảng cách lên đến 10km.
Hoạt động trên 4 bước sóng độc lập (1294.53 – 1310.19 nm) với công suất phát trung bình mỗi làn từ -4.3 dBm đến 4.5 dBm.
Độ nhạy thu quang (OMA) đạt -8.6 dBm, đảm bảo khả năng thu nhận tín hiệu chính xác trong môi trường mạng nhiễu.
Tỷ lệ tắt (Extinction Ratio) 4 dB đảm bảo tín hiệu quang có độ tương phản và chất lượng cao.

Thông số Chi tiết Tài liệu

Giá tham khảo:

0 ₫

(Chưa VAT)

ⓘ Giá cả có thể chênh lệch do biến động thị trường

Hàng sẵn kho

Giao hàng hỏa tốc

HỖ TRỢ TƯ VẤN & BÁO GIÁ NHANH (24/7)

Ms. Dung

0982 960 685

GỌI ZALO

Ms. Lan

098 939 5445

GỌI ZALO

Mr. Sơn

0973 497 685

GỌI ZALO

Ms. Hồng

096 191 9559

GỌI ZALO

Mr. Đức

096 165 3553

GỌI ZALO

Giá bán: Liên hệ

Thanh Toán Đơn

CAM KẾT TỪ VIỄN THÔNG XANH

Cam kết hàng chính hãng, chất lượng.
Sản phẩm đầy đủ giấy tờ CO/CQ cho dự án.
Xuất hóa đơn (VAT) đầy đủ cho mọi đơn hàng.

THÔNG SỐ KỸ THUẬT CHI TIẾT MODULE QUANG QSFP28 WINTOP WT-QSFP28-LR4

Tham số	Biểu tượng	Tối thiểu	Đặc trưng	Tối đa	Đơn vị
Bước sóng làn đường	L0	1294,53	1295,56	1296,59	bước sóng
	L1	1299.02	1300.05	1301.09	bước sóng
	L2	1303.54	1304.58	1305.63	bước sóng
	L3	1308.09	1309.14	1310.19	bước sóng
Máy phát
Tỷ lệ ức chế chế độ bên	SMSR	30			dB
Tổng công suất phóng trung bình	VẬT LÝ			10,5	dBm
Công suất phóng trung bình, mỗi làn	PAVG	-4,3		4,5	dBm
RIÊNG, mỗi làn đường	POMA	-1,3		4,5	dBm
Sự khác biệt về sức mạnh phóng giữa	Ptx,khác			5	dB
bất kỳ Hai làn đường (OMA)
Công suất phóng trong OMA trừ Máy phát			-2,3		dBm
và Hình phạt phân tán (TDP), mỗi làn
TDP, mỗi làn	TDP			2.2	dB
Tỷ lệ tuyệt chủng		4			dB
RIN20OMA				-130	dB/Hz
Dung sai suy hao phản hồi quang học				20	dB
Phản xạ máy phát				-12	dB
Mặt nạ mắt {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}
Máy phát công suất phóng trung bình TẮT,	gặp sự cố			-30	dBm
mỗi làn đường
Người nhận
Ngưỡng sát thương, mỗi làn	THd	5,5			dBm
Tổng công suất nhận trung bình				10,5	dBm
Công suất nhận trung bình, mỗi làn		-10,6		4,5	dBm
Nhận điện (OMA), mỗi làn				4,5	dBm
Độ nhạy của máy thu (OMA), mỗi làn			-8,6		dBm
Độ nhạy của bộ thu bị căng thẳng (OMA),				-6,8	dBm
mỗi làn đường
Phản xạ của máy thu	RR			-26	dB
Sự khác biệt trong công suất nhận giữa	Prx,khác biệt			5,5	dB
bất kỳ Hai làn đường (OMA)
Khẳng định LOS			-18		dBm
LOS khẳng định			-15		dBm
độ trễ		0,5			dB
Bộ thu điện 3 dB trên				31	GHz
Tần số cắt, mỗi làn
Điều kiện của Kiểm tra độ nhạy của máy thu ứng suất
Hình phạt nhắm mắt theo chiều dọc, mỗi làn			1.8		dB
Căng thẳng mắt J2 Jitter, mỗi làn				0,3	Giao diện người dùng
Căng thẳng mắt J9 Jitter, mỗi làn đường				0,47	Giao diện người dùng

ĐẶC ĐIỂM NỔI BẬT CỦA MODULE QUANG QSFP28 WINTOP WT-QSFP28-LR4

Module quang QSFP28 WINTOP WT-QSFP28-LR4 là thiết bị truyền dẫn quang hiệu suất cao, được thiết kế cho các ứng dụng mạng tốc độ 100Gbps trong trung tâm dữ liệu và hệ thống viễn thông.

Đặc điểm nổi bật của Module quang WT-QSFP28-LR4

1. WT-QSFP28-LR4 có hiệu suất quang học vượt trội

Module hoạt động trên 4 bước sóng quang độc lập (L0: 1294.53-1296.59 nm, L1: 1299.02-1301.09 nm, L2: 1303.54-1305.63 nm, L3: 1308.09-1310.19 nm), giúp tối ưu hóa khả năng truyền dữ liệu trên nhiều làn quang khác nhau.

Tỷ lệ ức chế chế độ bên (SMSR) lên đến 30 dB, đảm bảo tín hiệu quang ổn định và chất lượng cao.

2. Công suất phát của WT-QSFP28-LR4 mạnh mẽ và ổn định

Tổng công suất phát quang đạt tối đa 10.5 dBm, trong đó công suất trung bình trên mỗi làn dao động từ -4.3 dBm đến 4.5 dBm.
Hỗ trợ công suất quang OMA trên mỗi làn từ -1.3 dBm đến 4.5 dBm, đáp ứng các yêu cầu truyền dẫn xa và ổn định.
Tỷ lệ tắt (Extinction Ratio) đạt 4 dB, đảm bảo tín hiệu có độ tương phản cao.

3. Khả năng thu nhận tín hiệu chính xác

Ngưỡng công suất hư hại (Damage Threshold) lên tới 5.5 dBm, bảo vệ module khỏi các tổn hại khi nhận tín hiệu quá mạnh.
Công suất thu trung bình trên mỗi làn từ -10.6 dBm đến 4.5 dBm, phù hợp với các điều kiện hoạt động khác nhau trong hệ thống mạng.
Độ nhạy thu quang (OMA) đạt -8.6 dBm, và độ nhạy thu quang trong điều kiện stress là -6,8 dBm.

4. Khả năng chống nhiễu và phản xạ tốt

Độ phản xạ của bộ phát (RT) và bộ thu (RR) lần lượt là -12 dB và -26 dB, đảm bảo hạn chế tối đa nhiễu phản xạ.
Tolerance quang học đạt 20 dB, giúp module hoạt động ổn định trong điều kiện tín hiệu quang có biến động.

5. WT-QSFP28-LR4 có khả năng kiểm soát và bảo vệ tín hiệu hoàn hảo

Module WT-QSFP28-LR4 hỗ trợ các chức năng báo mất tín hiệu (LOS) với ngưỡng LOS Assertlà-18 dBm và LOS Món tráng miệng ở đó **--15 dBm ,
Độ chênh lệch ngưỡng đạt 0.5 dB, tăng cường độ tin cậy khi kiểm soát tín hiệu.

6. WT-QSFP28-LR4 được thiết kế tiêu chuẩn và khả năng tương thích cao

Tuân thủ chuẩn QSFP28, module WT-QSFP28-LR4 đảm bảo khả năng cắm nóng (hot-pluggable) và tương thích với nhiều thiết bị mạng 100Gbps khác nhau.
Module WT-QSFP28-LR4 hoạt động ở tần số cắt điện lên đến 31 GHz, phù hợp với các hệ thống có tốc độ xử lý cao.
