Cáp quang cống kim loại Singlemode 8FO – KL-SM-8F-CTT

Tìm hiểu về cáp quang cống kim loại 8FO Single mode - KL-SM-8F-CTT

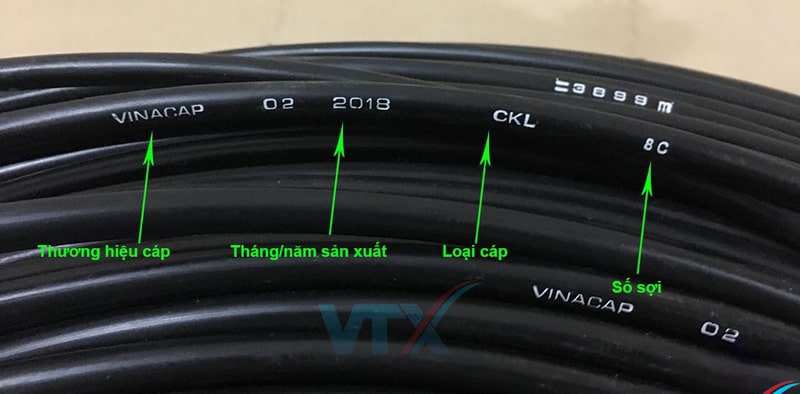

Cáp quang cống kim loại là một trong các loại cáp quang single mode luồn cống kim loại được ứng dụng trong các dự án đường truyền mạng trong môi trường dưới đất hoặc luồn trong cống. Đây là loại cáp mạng có đường truyền ổn định và có độ bền cao, với cấu trúc đặc biệt có thể bảo vệ cáp khỏi những tác động tiêu cực từ môi trường. Nhằm đáp ứng được nhiều ứng dụng có yêu cầu khác nhau mà cáp quang 8FO Singlemode được sản xuất với số lượng sợi quang khác nhau. Thông thường, cáp quang cống kim loại trên thị trường hiện nay là loại cáp quang có từ 4 đến 96 sợi quang, nhưng tùy vào yêu cầu của ứng dụng cụ thể của dự án mà cáp quang cố kim loại có thể được sản xuất với số lượng sợi lớn hơn. [caption id="attachment_25157" align="aligncenter" width="800"] Cáp quang cống kim loại 8FO[/caption] Cáp quang cống kim loại 8FO - KL-SM-8F-CTT bao gồm 8 sợi quang SM, cáp được đặt trong ống lỏng và lấp đầy bằng chất dầu chống ẩm. Vỏ ngoài được trang bị lớp băng thép nhăn và 1 đến 2 lớp vỏ nhựa bằng HDPE. Cấu trúc riêng này bảo vệ cáp hoàn toàn khỏi sự tác động của các loại côn trùng, động vật như chuột hay nước, khí có thể thâm nhập vào bên trong. Cáp cống 8FO là giải pháp hàng đầu cho các hệ thống cáp quang, mạng LAN, hệ thống camera,... Hiện nay, Viễn Thông Xanh đang cung cấp các loại cáp cống chôn trực tiếp kim loại với đủ số sợi. Các sản phẩm luôn phù hợp với các tiêu chuẩn quốc IEC, EIA, ASTM; tiêu chuẩn cấp quốc gia TCVN; tiêu chuẩn ngành TCN hoặc các tiêu chuẩn riêng của khách hàng.

Cấu trúc của cáp quang cống kim loại 8FO - KL-SM-8F-CTT

[caption id="attachment_4235" align="aligncenter" width="512"] Mô phỏng kết cấu cáp quang chôn trực tiếp - Cáp cống kim loại 1 lớp vỏ[/caption] Cáp quang cống kim loại chôn trực tiếp có cấu trúc gồm các thành phần sau: - Sợi quang tiêu chuẩn G652.D. - Băng chống thấm quấn quanh lõi cáp - Ống đệm lỏng nhồi dầu chứa 8 sợi quang - Phần tử chịu lực trung tâm phi kim loại (FRP) - Sợi chống thấm quấn quanh FRP - Sợi aramid róc vỏ cáp - Lớp nhựa HDPE bảo vệ bên ngoài - Lớp băng thép gợn sóng

Đặc tính kỹ thuật sợi cáp quang cống kim loại 8FO Single mode G652D - KL-SM-8F-CTT

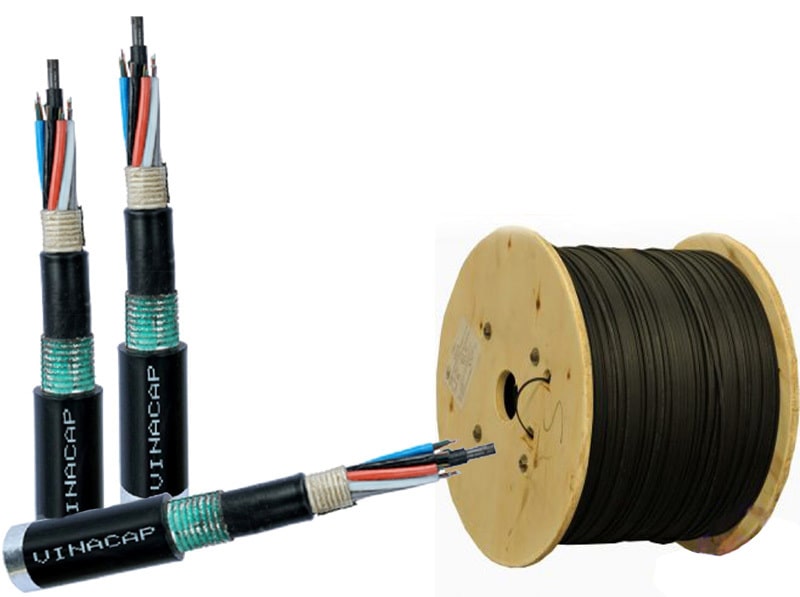

[caption id="attachment_25158" align="aligncenter" width="800"] Cáp quang cống kim loại 8FO[/caption]

Thuộc tính sợi quang:

Loại sợi	Đơn mode, G.652D
Số lượng sợi quang SM	24
Đường kính vỏ/ dung sai	125.0µm/ ±1µm
Đường kính trường mode	+ Tại bước sóng 1310 nm/ dung sai: 9.2 µm/ ±0.5µm + Tại bước sóng 1550 nm/ dung sai10.4 µm/ ±0.8µm
Lỗi đồng tâm lõi	≤ 0,5µm
Độ méo vỏ sợi	≤ 1%
Bước sóng cắt	≤ 1260nm
Hệ số tán sắc bước sóng	- Tại bước sóng 1310nm ≤ 3.5 ps/nm km - Tại bước sóng 1550nm ≤ 18 ps/nm km
Bước sóng không tán sắc	1300nm ≤ l 0  ≤1324nm
Độ dốc tại bước sóng không tán sắc	≤ 0,092 điểm/
Hệ số tán sắc mode phân cực - sợi đã bọc cáp	≤ 0,2 ps/nm´km

Chỉ tiêu độ bền quang học:

Tiêu chí	Phương pháp	Kết quả
Khả năng chịu xoắn	Torsion Test: - Theo tiêu chuẩn IEC 60794-1-2-E7 - Chiều dài thử: ≤ 4m - Số chu kỳ: 10 chu kỳ - Góc xoắn: ± 180° - Lực dọc trục: 100 N	- Tăng suy hao không vượt quá 0,1 dB (tại bước sóng 1310 nm và 1550nm). - Sợi không gãy, vỏ không rạn nứt, không hở băng thép
Khả năng chịu kéo căng	Tension Performance Test: - Theo tiêu chuẩn IEC 60794-1-2-E1 - Tải lớn nhất: lực kéo lớn nhất trong quá trình lắp đặt x 1,5 trong 1 giờ; - Tải liên tục: lực kéo trong suốt quá trình sử dụng x 1,5 trong 1 giờ. .	- Mẫu cáp thử dãn dài không vượt quá 0,25% chiều dài ngay khi kết thúc thử tải lớn nhất. - Tăng suy hao không vượt quá 0,1 dB (tại bước sóng 1310 nm và 1550 nm) trước kết thúc thử tải liên tục. - Sợi không gãy, vỏ không rạn nứt, không hở băng thép
Khả năng chịu va chạm	Impact Test: - Theo tiêu chuẩn IEC 60794-1-2-E4: - Độ cao của búa: 100 cm - Khối lượng búa: 1 kg - Đầu búa có đường kính: 25 mm - Thử va chạm với số điểm thử: 10 điểm (cách nhau 10cm)	- Tăng suy hao không vượt quá 0,1 dB (tại bước sóng 1310 nm và 1550 nm). - Sợi không gãy, vỏ không rạn nứt, không hở băng thép. - Vết của va chạm được xem như bình thường
Độ mềm dẻo của cáp	Repeated Bending (Cyclic Flexing) Test: - Theo tiêu chuẩn IEC 60794-1-2-E6 - Bán kính trục uốn tương ứng bán kính uốn cong cho phép của cáp (không nhỏ hơn 20 lần đường kính cáp). - Số lần: 10 lần. - Tốc độ: 2 giây/lần; - Góc: ± 90°; - Tải: 10 kg.	- Tăng suy hao không vượt quá 0,1 dB (tại bước sóng 1310 nm và 1550nm). - Sợi không gãy, vỏ không rạn nứt, không hở băng thép.
Khả năng chịu nén	Crush (Compression) Test: - Theo tiêu chuẩn IEC 60794-1-2-E3: - Nén cáp giữa hai tầm thép, một tấm cố định và một tấm di động dài 10 cm. Bán kính phần gờ của tấm thép di động khoảng 5 mm - Mẫu đại diện có chiều dài đủ để lắp đặt trên máy. - Lực thử: 4000 N với cáp có hai lớp vỏ, bọc băng thép bảo vệ chôn trực tiếp và trọng lượng của 1 km cáp với cáp kéo cống, cáp treo trong 10 phút Số điểm thử: 1	- Tăng suy hao không vượt quá 0,1 dB (tại bước sóng 1310 nm và 1550 nm). - Sợi không gãy, vỏ không rạn nứt, không hở băng thép. - Vết chịu nén được xem như không gây nguy hiểm cho các thành phần của cáp

Chỉ tiêu kỹ thuật đối với tác động từ môi trường của cáp quang cống kim loại:

Nhiệt độ: - Theo tiêu chuẩn IEC-60794-1-2-F1 - Khoảng nhiệt: -20°C đến +65°C - Thời gian giữ nhiệt trong mỗi chu kỳ tại -20°C và +65°C là 8 giờ. - Thời gian của mỗi chu kỳ: 24 giờ - Số chu kỳ không nhỏ hơn 2.	Kết quả: - Độ ổn định suy hao là 0,05 dB/km tại bước sóng 1310 nm và 1550 nm.
Khả năng chịu điện áp phóng điện của vỏ cáp ngoài: - Giữa mặt trong và mặt ngoài của lớp vỏ ngoài cáp phải chịu được điện áp phóng điện tối thiểu là 10 kV DC trong thời gian 1 phút.	Kết quả: - Vỏ cáp không bị đánh thủng
Độ chống thấm nước: - Theo tiêu chuẩn IEC-60794-1-2-F5. - Chiều dài mẫu thử: 3 m. - Độ cao cột nước: 1m - Thời gian: 24 h ở nhiệt độ 25 ± 20C.	Kết quả: - Mẫu cáp thử không bị ngấm nước
Hợp chất điền đầy: - Theo tiêu chuẩn IEC-60794-1-2-E14 - Mẫu thử dài 0,3 m lấy từ cuôn cáp cần kiểm tra. Tại một đầu mẫu thử, tách bỏ lớp vỏ cáp, với chiều dài khoảng 80 mm. - Treo mẫu cáp thẳng đứng trong buồng nhiệt với đầu cáp bị tách nằm ở dưới và đầu còn lại được đậy kín. Duy trì nhiệt độ ở 60 ± 50C trong vòng 24 giờ	Kết quả: - Chất điền đầy và hợp chất chống ngập nước lõi cáp không bị rớt xuống
