OPGW Cable – Cáp quang treo trên đường điện lực

OPGW Cable - Cáp quang treo trên đường điện lực

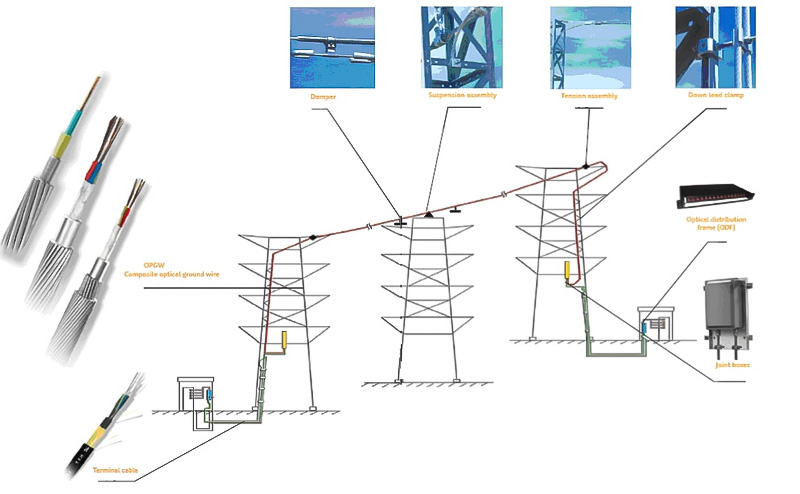

Cáp quang treo điện lực OPGW là loại cáp quang đặc chủng được thiết kế chuyên dụng để đi kèm với các đường điện cao thế, các sợi cáp quang được bện trong sợi cáp điện lực, do truyền tín hiệu bằng ánh sáng nên hoàn toàn không bị ảnh hưởng bởi điện từ. Cáp quang OPGW được sử dụng rất nhiều trong các dự án của điện lực. Hàng xuất xứ Trung Quốc được phân phối tại viễn thông xanh. [caption id="attachment_33903" align="aligncenter" width="800"] Cáp quang treo trên đường cáp điện lực OPGW[/caption] Cáp quang treo OPGW thường được treo ở đỉnh của đường dây điện từ 100kV đến 1000kV và nhờ có đặc tính không nhiễm điện, và không bị ảnh hưởng điện từ của sợi quang. Phần kim loại của cáp quang OPGW (sợi nhôm, hoặc thép bọc nhôm) được nối đất để bảo vệ cột thép, dây dẫn và thiết bị khỏi ảnh hưởng của sét. [caption id="attachment_6598" align="aligncenter" width="310"] Vị trí cáp OPGW trên đường điện lực[/caption] Các sợi quang đặt trong ống lỏng (nằm trong phần kim loại) được sử dụng để truyền dẫn tín hiệu thông tin tốc độ cao, truyền tín hiệu mạng viễn thông, tín hiệu quản lý hoặc các sử dụng cho các mục đích khác của ngành điện lực như bảo vệ, đo lường, quản lý các truy nhập từ xa của hệ thống truyền tải, truyền tín hiệu thoại, dữ liệu tin, tín hiệu tự động hóa. Ngày nay, cáp quang điện lực OPGW còn được xây dựng với mục đích cho các nhà khai thác dịch vụ viễn thông thuê đường truyền để tiết kiệm đầu tư đối với các nhà khai thác dịch vụ viễn thông.

Cấu trúc của cáp quang treo trên đường điện lực - OPGW Cable

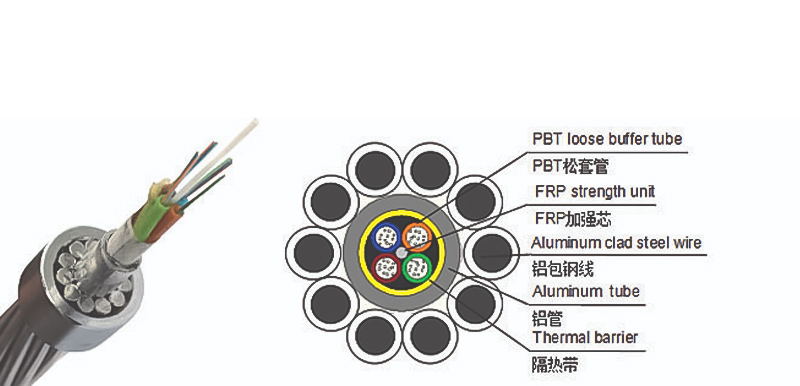

Cấu trúc cơ bản của cáp quang OPGW bao gồm một ống lỏng chứa sợi quang và các lớp dây thép bọc nhôm hoặc hợp kim nhôm. Một sợi cáp quang OPGW chống sét có thể chứa nhiều sợi quang, thông thường là sợi quang đơn mốt (Cáp quang single mode) có suy hao rất thấp, và cho phép truyền tải thông tin ở khoảng cách rất xa (trên 100km) và bằng tốc độ ánh sáng. [caption id="attachment_6599" align="aligncenter" width="700"] Cấu tạo Cáp quang treo trên đường cáp điện lực OPGW[/caption] Bên ngoài, cáp quang chống sét OPGW có cấu trúc cơ bản tương tự như dây chống sét TK thông thường hoặc như cáp ACSR. Vì chúng đều chứa các thành phần dây kim loại bảo vệ. Trong  thiết kế, chính các thành phần kim loại này đã quyết định phần lớn giá thành của cáp quang, chứ không phải số sợi quang bên trong quyết định, hay đặc tính sợi quang như nhiều người hay lầm tưởng. Nguyên nhân chính là với công nghệ sản xuất hiện tại, giá thành của sợi quang có thể nói là vô cùng rẻ so với trước đây, do đó với các đơn hàng thông thường của ngành điện lực hiện nay (thường yêu cầu 12 hoặc 24 sợi quang), giá thành của sợi quang chỉ chiếm 15-20% giá thành của cả cuộn cáp OPGW.

Phân biệt cáp OPGW với các loại các khác

OPGW So với các loại cáp quang khác như cáp quang chôn ngầm - chôn trực tiếp (buried optical fiber cable), hay cáp quang treo phi kim loại ADSS ( All Dielectric Self Supporting), cáp quang kết hợp dây chống sét OPGW có nhiều đặc tính vượt trội hơn hẳn, cả về hiệu quả kinh tế, độ bền hay các tính năng khác. Việc đầu tư cáp quang chống sét OPGW còn rẻ hơn so với đầu tư dây chống sét TK cộng thêm một đường truyền thông tin. Chi phí lắp đặt cáp quang chống sét OPGW cũng rẻ hơn so với cáp chôn trực tiếp. Hơn nữa, đầu tư cáp quang chống sét OPGW còn đem lại tính năng chống sét đường dây và bảo vệ đường dây điện lực, thiết bị đường dây khỏi hiệu ứng từ sự cố dòng điện ngắn mạch một pha, đây một yêu cầu bắt buộc khi thiết kế đường truyền tài, phân phối điện năng. Đặc tính chống sét của cáp quang OPGW cũng cho thấy sự tin cậy hơn so với sử dụng dây chống sét TK thông thường. Việc đưa đường truyền thông tin tín hiệu lên đỉnh cột thép của đường điện cao thế cũng tránh được các sự  như phá hoại, hay bị cắt liên lạc do việc thi công chéo các công trình khác.

Ứng dụng cáp treo chống sét OPGW

Ngày nay, trên tất cả các đường dây truyền tải, phân phối điện ở Việt Nam, từ cấp 110kV trở lên đều có lắp đặt cáp quang OPGW. Các Công ty điện lực hiện nay ngoài yêu cầu đưa đủ số sợi quang cần thiết cho việc bảo đảm thông tin (Viễn thông điện lực, truyền thông điều khiển,  giám sát từ xa, tự động hóa …) Họ còn cố gắng đưa thêm nhiều sợi quang tới mức tối đa số sợi quang trên một đường cáp OPGW nhằm đón bắt xu thế cho thuê đường truyền tương lai. Việc cho thuê hay bán quyền khai thác đường truyền đem lại rất nhiều lợi ích cho chủ đầu tư. Và đó cũng là lý do vì sao cáp quang kết hợp dây chống sét  treo trên đường điện lực OPGW lại ngày càng được ưa chuộng và phổ biến hơn.

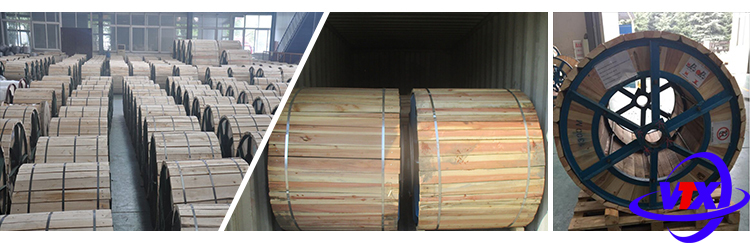

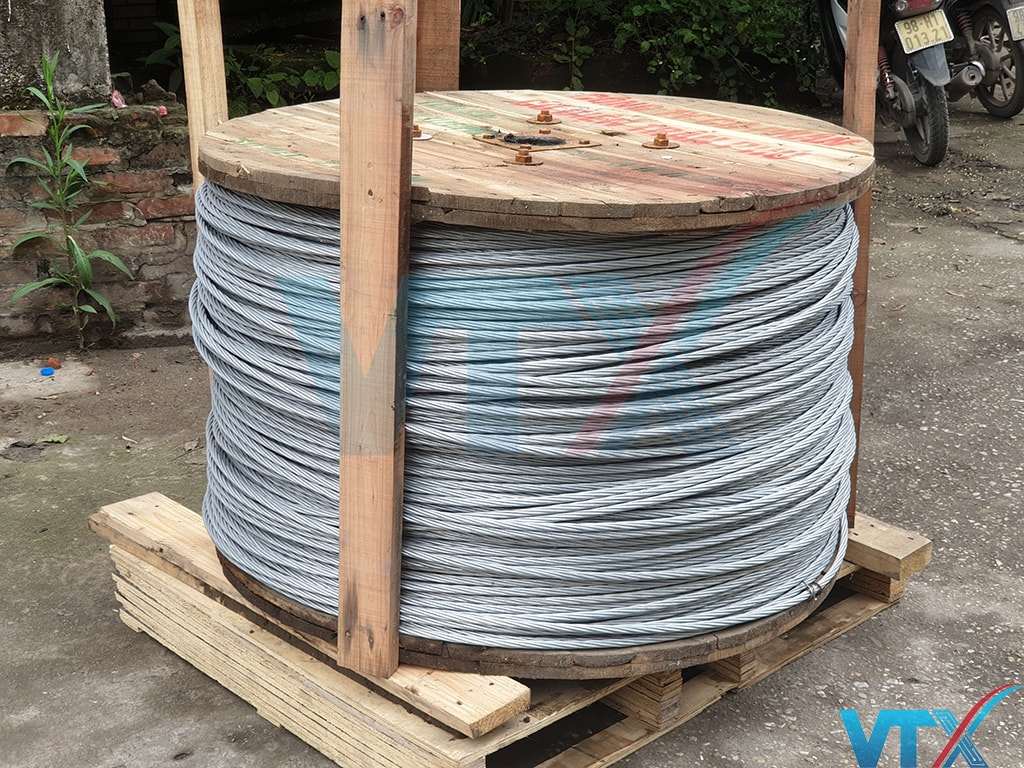

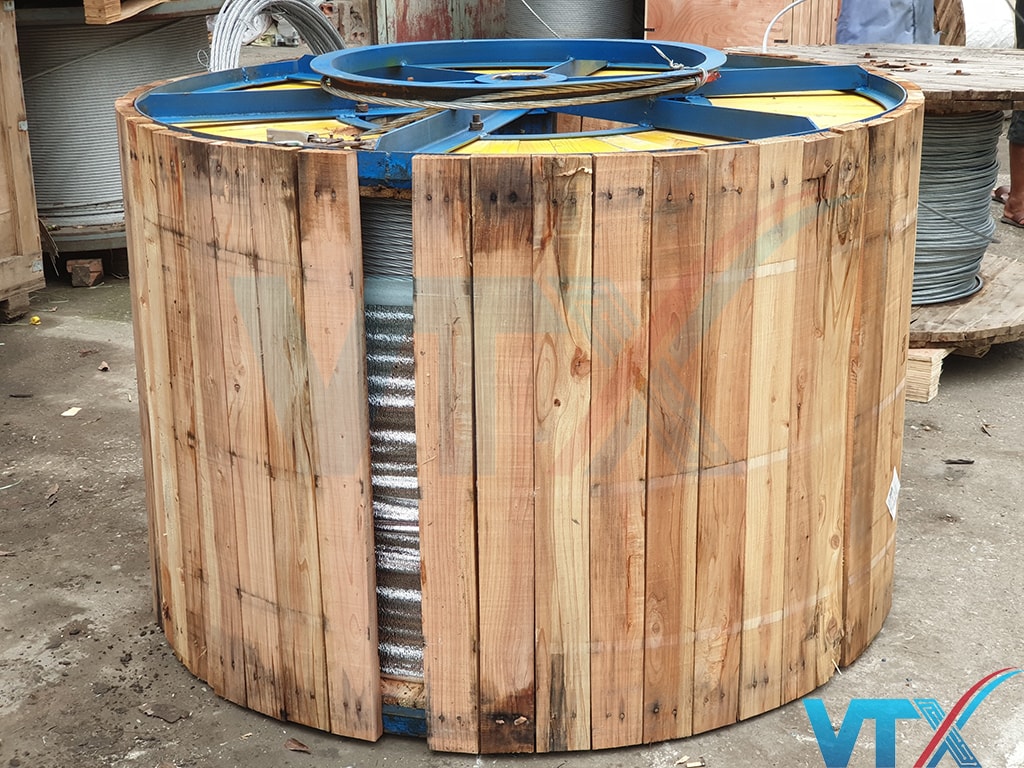

Một số hình ảnh thực tế lô cáp quang OPGW

Viễn Thông xanh cung cấp các loại cáp quang treo, cáp quang luồn cống, cáp chôn trực tiếp, cáp quang OPGW và rất nhiều loại cáp khác, quý khách có nhu cầu mua bán cáp quang vui lòng liên hệ trực tiếp để được hỗ trợ tốt nhất. Quý vị có thể tham khảo một số bài viết liên quan:
